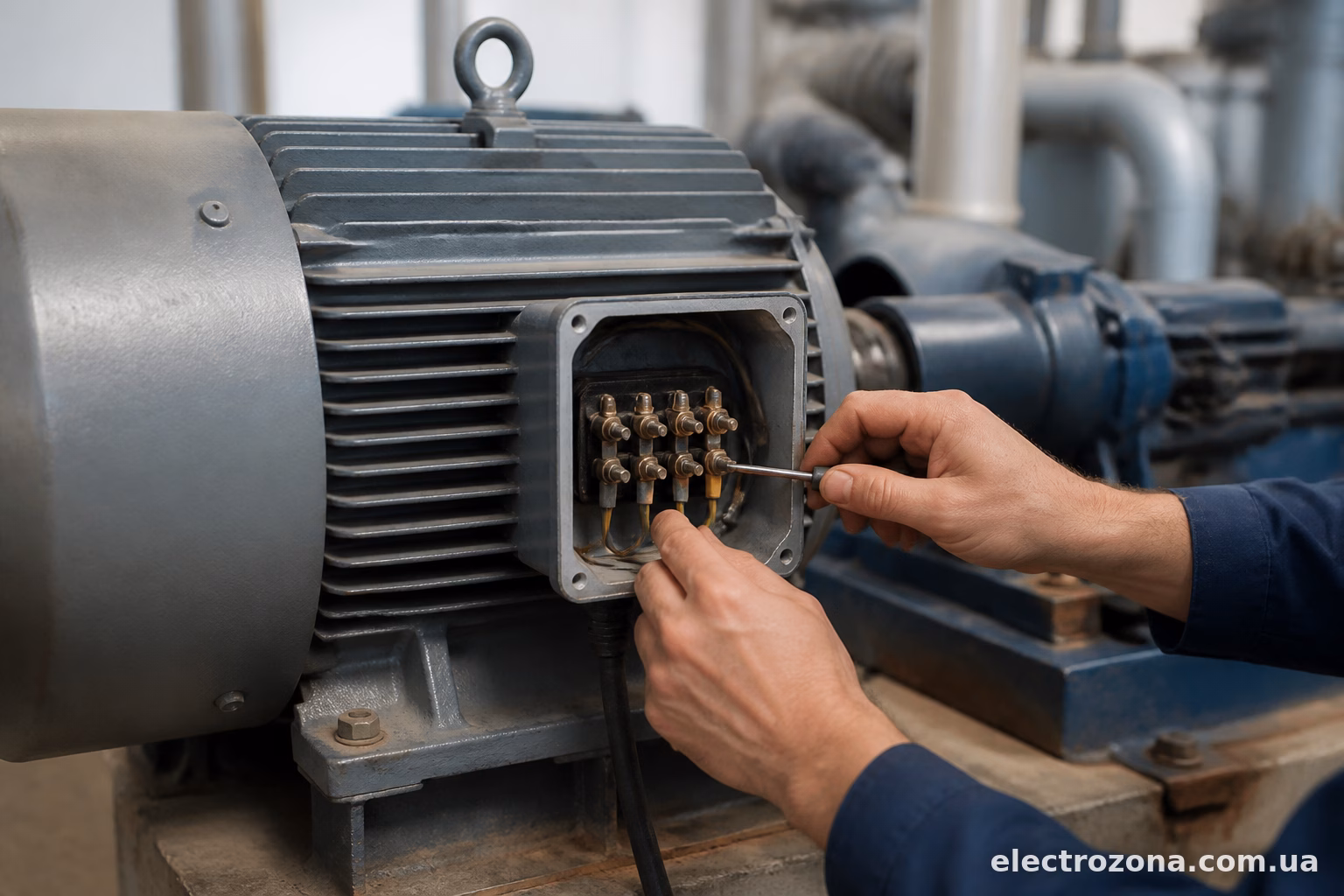

Як змінити напрямок обертання трифазного двигуна

Трифазний двигун крутиться в той чи інший бік залежно від порядку чергування фаз на його обмотках. Це головне, що треба знати. Хочете, щоб вал крутився у зворотному напрямку — просто поміняйте місцями будь-які дві з трьох фаз на клемній колодці. Все, більше нічого робити не треба. Жодних складних розрахунків чи спеціальних деталей.

Здається дрібницею, але саме з цією “дрібницею” плутаються навіть люди з досвідом — особливо коли двигун стоїть у важкодоступному місці, а клеми заховані під кожухом.

Чому двигун взагалі крутиться в певний бік

Усередині статора три обмотки розташовані під кутом 120° одна до одної. Коли на них подається трифазна напруга, у статорі утворюється обертове магнітне поле — воно “тягне” за собою ротор. Напрямок цього поля залежить від того, в якій послідовності фази A, B, C підключені до обмоток U, V, W.

Якщо змінити порядок — скажімо, поміняти фазу B і фазу C місцями — магнітне поле почне обертатися в протилежний бік. Ротор піде за ним. Фізика проста, а на практиці це означає, що для реверсу достатньо переставити два проводи.

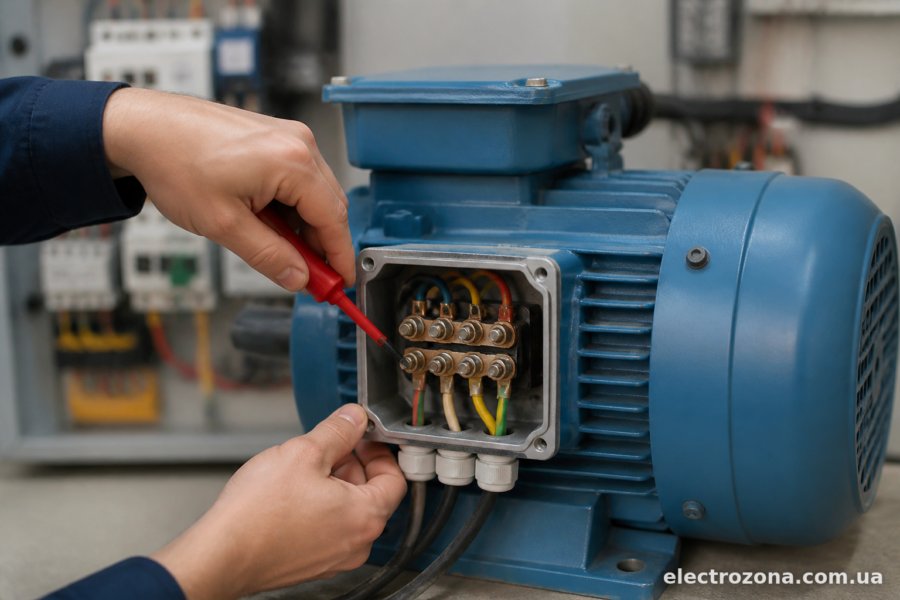

Як визначити, куди зараз крутиться двигун

Перед тим як щось міняти, варто подивитись, у який бік обертається вал зараз. Дивимось з боку вентилятора охолодження (там, де кришка з ребрами) або з боку вихідного вала — залежно від того, що зручніше побачити.

Якщо двигун новий і ще не встановлений на обладнання, найпростіше — коротко подати напругу через автоматичний вимикач і візуально зафіксувати напрямок. Тільки не тримайте увімкненим довго, якщо вал не навантажений — для деяких двигунів це не критично, але краще перестрахуватись.

На насосах, компресорах чи конвеєрах напрямок часто вказаний стрілкою прямо на корпусі. Не полінуйтеся звірити фактичне обертання зі стрілкою — буває, що двигун стоїть роками неправильно підключений, а насос просто працює менш ефективно, і ніхто цього не помічає, поки продуктивність не впаде критично.

Схема зміни фаз на клемній колодці

На коробці виводів більшості трифазних двигунів є клеми з маркуванням U1, V1, W1 (початки обмоток) і U2, V2, W2 (кінці). Порядок підключення живлення такий:

Фаза A → U1
Фаза B → V1
Фаза C → W1

Для реверсу міняємо місцями будь-які дві. Найчастіше беруть B і C:

Фаза A → U1 (без змін)
Фаза B → W1
Фаза C → V1

Все, двигун піде в інший бік. Схема з’єднання обмоток усередині (зірка чи трикутник) на це не впливає — реверс працює однаково і при “зірці”, і при “трикутнику”.

Головне — перед тим як лізти в клемну коробку, знеструмити двигун повністю, не лише вимкнути пускач, а й вимкнути автомат на щиті. Трифазна напруга не пробачає недбалості, а 380 В б’є значно неприємніше за побутові 220.

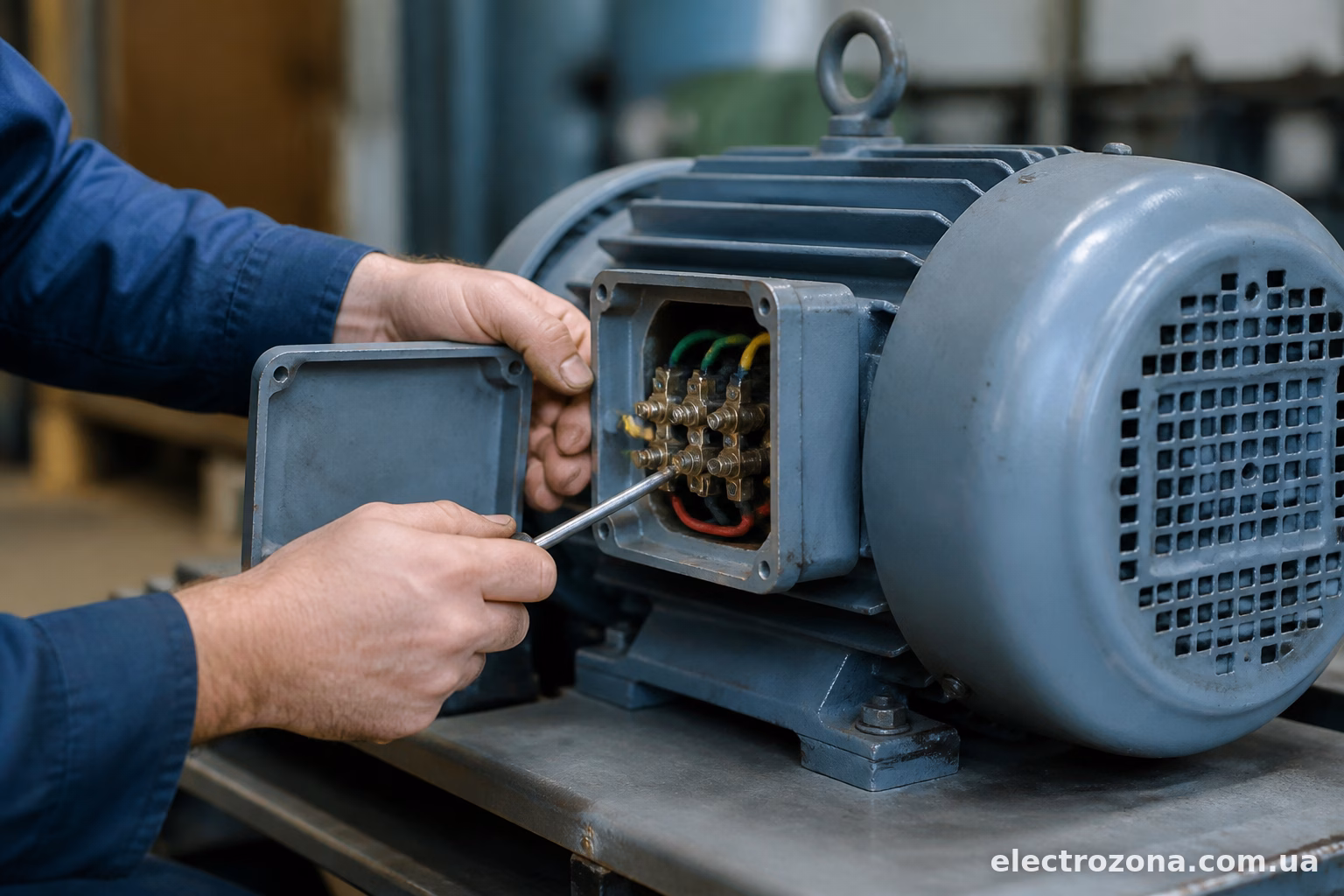

Реверс через магнітні пускачі — найзручніший варіант

Якщо двигун потрібно регулярно перемикати в обидва боки (наприклад, підйомний механізм, конвеєр, верстат), переставляти проводи вручну щоразу — не варіант. Для цього роблять реверсивну схему на двох магнітних пускачах (контакторах).

Суть проста: беруться два пускачі, один підключається так, щоб фази йшли в прямому порядку (A-B-C), другий — з переставленими двома фазами (A-C-B). Обидва підключаються до одного двигуна, але вмикаються по черзі — ніколи одночасно.

Тут є критичний момент: якщо обидва пускачі увімкнуться одночасно, станеться міжфазне коротке замикання прямо на контактах. Тому в схему обов’язково закладають електричне блокування — допоміжні нормально-замкнуті контакти одного пускача стоять в колі котушки іншого. Плюс механічне блокування, якщо пускачі це підтримують (у тих же ПМЛ чи IEK КМІ це реалізовано конструктивно).

Для управління такою схемою зазвичай ставлять кнопковий пост із трьома кнопками — “Вперед”, “Назад”, “Стоп”. Кнопка “Стоп” завжди розриває живлення обох котушок одночасно.

Що знадобиться для реверсивної схеми

два магнітні пускачі відповідного струму (підбираються за номінальним струмом двигуна з запасом);
теплове реле для захисту від перевантаження (часто йде в комплекті з пускачем);
кнопковий пост “Вперед-Назад-Стоп”;
автоматичний вимикач на вводі, розрахований під потужність двигуна;
проводи відповідного перерізу — тут краще не економити і брати з невеликим запасом.

Реверс через частотний перетворювач

Якщо двигун вже керується частотником (а зараз це доволі поширена практика навіть на невеликих виробництвах), міняти фази фізично не потрібно взагалі. Реверс задається програмно — або через дискретний вхід перетворювача (окремий контакт “реверс”), або через панель керування самого приладу.

У більшості перетворювачів (Delta, Danfoss, INVT та інші поширені бренди) є параметр напрямку обертання, який просто перемикається в меню. Це зручно ще й тим, що частотник сам стежить за плавним розгоном і гальмуванням при зміні напрямку, не даючи двигуну різко “смикнутись” — а це важливо для механіки, особливо якщо на валу висить масивне навантаження.

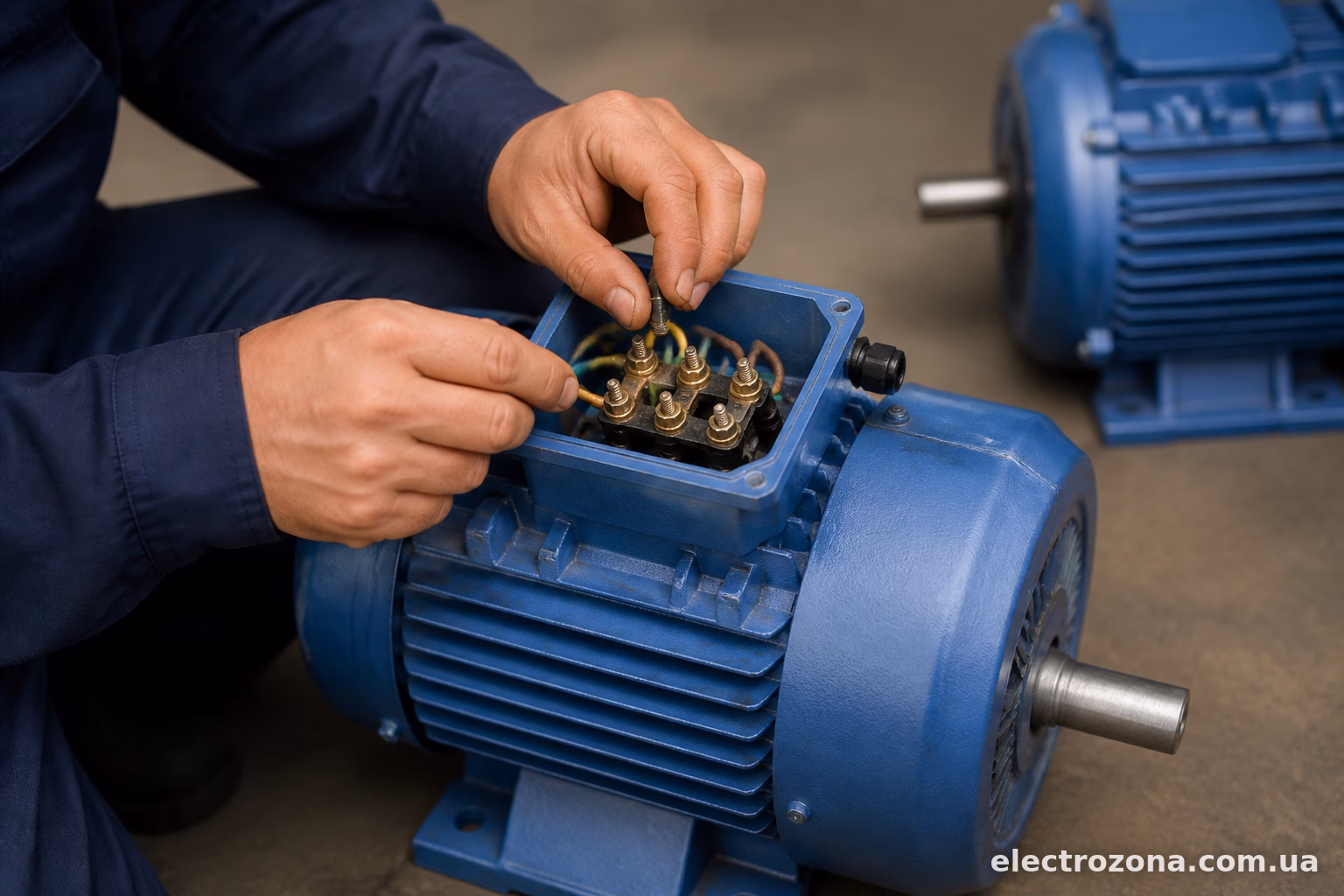

Типові помилки при зміні напрямку обертання

Найчастіша помилка — плутанина з нейтраллю. У трифазній системі 380 В нейтраль (якщо вона взагалі задіяна, наприклад в схемі з розділеними обмотками) ніколи не чіпають при реверсі. Міняються місцями тільки фазні проводи.

Друга типова проблема — забувають, що при переставлянні фаз змінюється і порядок чергування для підключеного до цього ж вводу обладнання, якщо фази брались не з окремого автомата, а спільно з чимось іншим. Тому реверс краще робити саме на клемах двигуна або через окремий пускач, а не грати з фазами на загальному щиті.

Ще один момент — плутанина з маркуванням клем на старих двигунах радянського виробництва. Там позначення можуть відрізнятись від сучасного стандарту (С1-С2-С3 замість U-V-W), і без схеми на кришці клемної коробки легко помилитися. Якщо шильдика зі схемою немає — краще прозвонити обмотки тестером і скласти схему самостійно, ніж гадати.

Коротко про безпеку

Робота з трифазною напругою вимагає базових навичок і уваги. Перед будь-якими маніпуляціями з клемами — знеструмлення на щиті, перевірка індикатором відсутності напруги, і тільки після цього робота руками. Якщо немає впевненості у власних силах, розумніше викликати електрика — реверс двигуна це нескладна операція, але помилка з фазами під навантаженням може вивести з ладу і сам двигун, і підключене до нього обладнання.

Зміна напрямку обертання трифазного двигуна — операція буквально на п’ять хвилин, якщо розуміти, що і навіщо робиш. Для разового реверсу достатньо переставити дві фази на клемній колодці. Для регулярного перемикання варто зібрати реверсивну схему на пускачах з блокуванням, а якщо в системі вже стоїть частотний перетворювач — взагалі не чіпати проводку, а керувати напрямком програмно. Головне правило одне: спочатку знеструмити, потім працювати руками.
