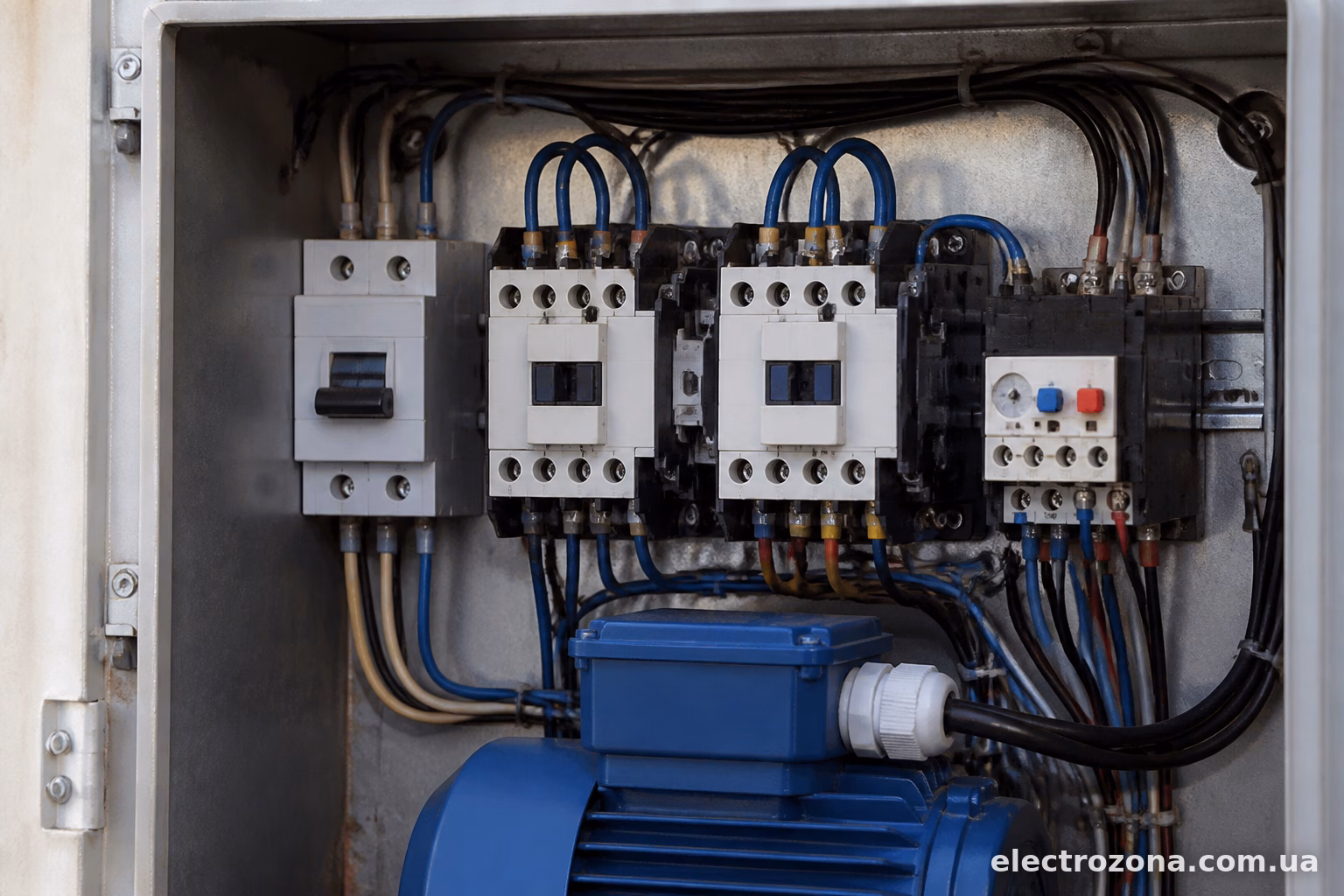

Схема реверсу двигуна на двох контакторах

Реверс асинхронного двигуна — це проста задача, яка вирішується двома магнітними пускачами (контакторами) і кількома блокуючими контактами. Ідея банальна: щоб змінити напрямок обертання трифазного двигуна, треба поміняти місцями будь-які дві фази з трьох. Один контактор подає живлення в “прямому” порядку фаз, другий — з переставленими двома проводами. Вмикається один — двигун крутиться вперед, вмикається другий — назад. Разом одночасно вмикати не можна, бо буде коротке замикання між фазами. Ось тут і починається вся суть схеми — не в самому підключенні контакторів, а в тому, як їх правильно заблокувати один від одного.

Цю схему масово ставлять на верстати, конвеєри, лебідки, ворота, підйомники, шлагбауми — будь-де, де двигуну треба крутитись то в один бік, то в інший. На бетонозмішувачах теж часто зустрічається, хоча там частіше просто перекидають фазу вручну через рубильник — але це вже інша історія.

Принцип роботи схеми

Беремо трифазний асинхронний двигун. Три фази — L1, L2, L3. Для реверсу достатньо поміняти місцями будь-які дві з них, наприклад L1 і L3, а L2 залишити на місці.

Контактор КМ1 (умовно “вперед”) підключає обмотки двигуна в порядку L1-L2-L3.

Контактор КМ2 (умовно “назад”) підключає ті самі клеми двигуна, але вже в порядку L3-L2-L1.

Виходить, що на вихідних клемах контакторів дроти фізично перехрещені між собою. Це найважливіший момент, який плутають новачки при монтажі — треба чітко розуміти, які саме дві фази міняються місцями, і не переплутати їх з третьою.

Коли спрацьовує КМ1 — двигун обертається за годинниковою стрілкою. Коли КМ2 — проти. Одночасне включення обох контакторів — це аварія, коротке замикання лінія на лінію через силові контакти. Саме тому в схемі обов’язково передбачають блокування.

Механічне та електричне блокування — навіщо потрібні обидва

Тут багато хто економить і ставить лише одне блокування. Це помилка, яка рано чи пізно виходить боком.

Електричне блокування реалізується через нормально-замкнуті (НЗ) допоміжні контакти контакторів. НЗ-контакт КМ2 ставиться послідовно в коло котушки КМ1, і навпаки — НЗ-контакт КМ1 ставиться в коло котушки КМ2. Логіка проста: поки увімкнений КМ1, його “сусідній” контакт розмикає коло живлення котушки КМ2, і подати напругу на другий контактор фізично неможливо, навіть якщо натиснути кнопку “назад”.

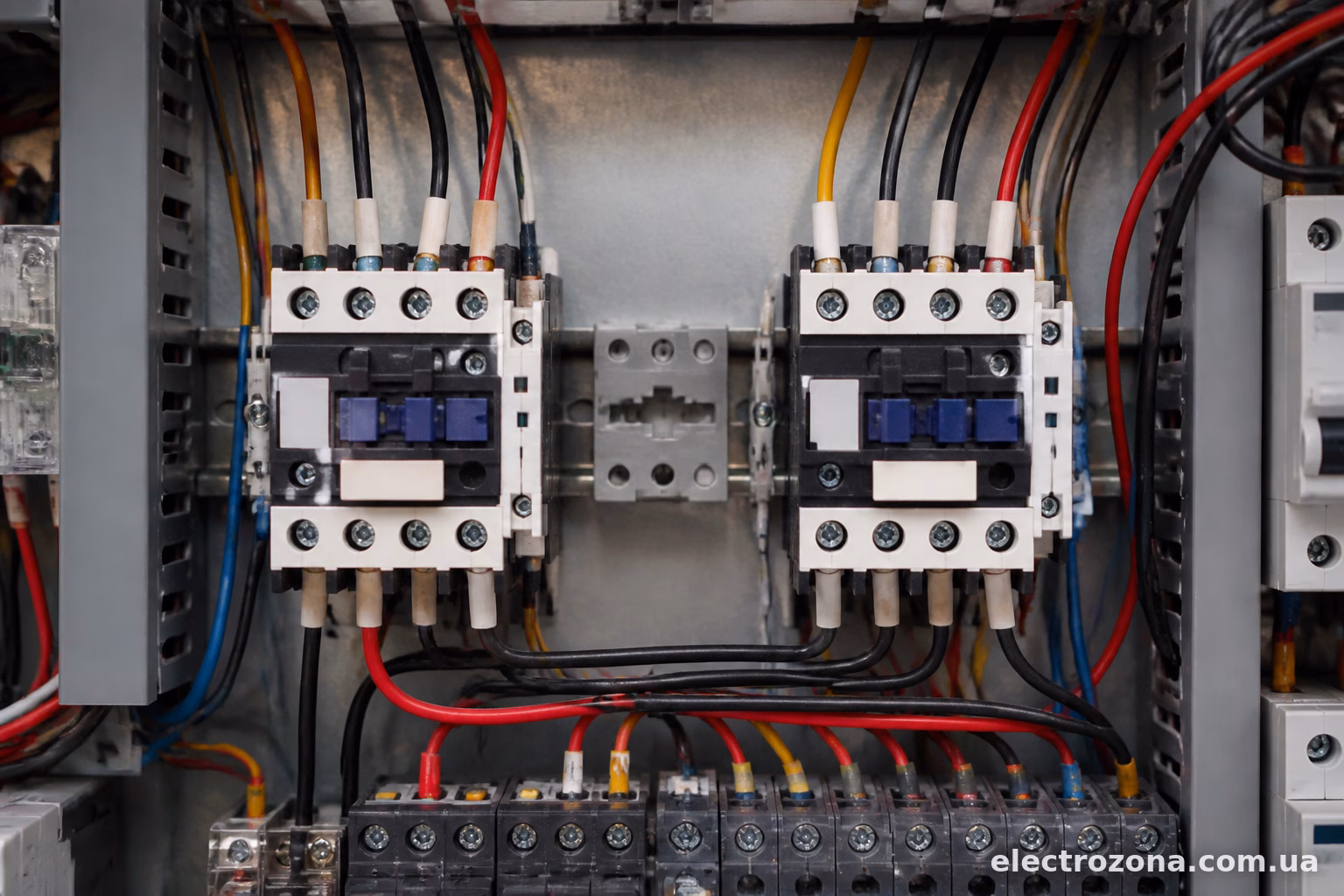

Механічне блокування — це фізична деталь-приставка (interlock), яка ставиться між двома контакторами і не дає якорям обох втягнутися одночасно, навіть якщо електрична частина схеми з якоїсь причини дасть збій (наприклад, залипнуть контакти від зварювання при перевантаженні). Продається окремо під конкретну серію контакторів — наприклад, механічне блокування для Schneider LC1D або для ABB AX серії підбирається саме під ці моделі, універсального варіанту немає.

Правило, яке варто запам’ятати назавжди: електричне блокування без механічного — це half-міра. При залипанні контактів (а таке трапляється частіше, ніж здається, особливо на дешевих китайських контакторах з м’яким робочим механізмом) електричне блокування вже не рятує ситуацію.

Схема підключення покроково

Розберемо на прикладі типової схеми з кнопковим постом “Вперед-Стоп-Назад”.

Силове коло: три фази заводяться через автоматичний вимикач (номінал підбирається під потужність двигуна, зазвичай з запасом 1,2-1,5 від номінального струму двигуна) на верхні клеми обох контакторів.

На КМ1 виходять фази в порядку 1-2-3 → двигуну, на КМ2 фази 1 і 3 переставлені місцями (3-2-1) → до тих же клем двигуна.

Коло управління живиться зазвичай через понижувальний трансформатор на 24В або безпосередньо від фази-нуля 220В — залежно від вимог до безпеки об’єкта.

Кнопка “Вперед” (НВ-контакт) через НЗ-контакт кнопки “Стоп” і через блокуючий НЗ-контакт КМ2 подає живлення на котушку КМ1.

Кнопка “Назад” аналогічно — через НЗ-контакт “Стоп” і блокуючий НЗ-контакт КМ1 подає живлення на котушку КМ2.

Паралельно кнопкам “Вперед” і “Назад” ставлять допоміжний НВ-контакт відповідного контактора — це так звана “самопідхватка” або блокування-утримання, щоб не тримати кнопку натиснутою постійно.

Обов’язково — теплове реле (або вбудований в контактор захист) в силове коло перед двигуном, для захисту від перевантаження. НЗ-контакт теплового реле вриза́ється в коло управління обох контакторів послідовно, щоб при спрацюванні захисту вимикалося будь-яке з напрямків руху.

Для реверсу без затримки (миттєве перемикання з “вперед” на “назад” без натискання “стоп”) використовують кнопки з подвійним контактом — при натисканні “Назад” така кнопка спочатку розриває коло КМ1, а вже потім замикає коло КМ2. Але на практиці частіше роблять з обов’язковою зупинкою через “Стоп” — це і безпечніше для двигуна, і простіше в реалізації.

Типові помилки при монтажі

Найчастіше зустрічається переплутування фаз — замість справжнього реверсу людина міняє місцями не ту пару проводів, і на виході обертання не змінюється взагалі, хоча схема начебто зроблена правильно. Перевіряється елементарно: якщо після монтажу двигун крутиться в один бік і з КМ1, і з КМ2 — значить, помилка саме тут.

Друга типова проблема — забувають про паузу перед реверсом на потужних двигунах з великим маховим моментом (вентилятори, насоси з важким ротором). Миттєве перемикання напряму на двигуні, що ще обертається за інерцією в протилежну сторону, створює величезні пускові струми і механічні удари на вал. Для таких випадків додають реле часу (таймер), яке витримує паузу 0,5-2 секунди між вимкненням одного контактора і включенням другого.

Третя помилка — економія на контакторах. Береш контактор впритул під номінальний струм двигуна без запасу, а при реверсі пускові струми значно вищі, ніж при звичайному прямому пуску. Контактор перегрівається, контакти обгорають, з часом залипають — і от вам вже й механічне блокування рятувати доводиться.

Як підібрати контактори під конкретний двигун

Головний параметр — номінальний струм котушки контактора (категорія застосування AC-3 для асинхронних двигунів). Береться струм двигуна за паспортом (для двигуна 4 кВт, 380В це приблизно 8,5А), і контактор підбирається з запасом мінімум 20-25%.

Для двигунів до 4 кВт цілком підходять контактори на 9-12А — наприклад, лінійка Schneider LC1D09, LC1D12 або аналоги ІЕК КМИ. Для двигунів 5,5-7,5 кВт потрібні вже контактори на 18-25А. Для потужніших промислових установок — від 32А і вище, тут вже варто дивитись у бік серій з більш надійним механізмом, типу ABB AX або Siemens Sirius.

Котушка управління підбирається під напругу вашого кола управління — 220В або 24В змінного/постійного струму. Це окремо треба вказувати при замовленні, бо котушки не універсальні.

Механічне блокування завжди береться під конкретну модель і серію контактора — під той самий Schneider LC1D є своя приставка-блокування, під ІЕК — своя. Змішувати контактори різних виробників у парі не варто саме через це — не завжди знайдеться механічне блокування, яке підійде до обох одночасно.

Реверсивна схема на двох контакторах — рішення перевірене десятиліттями, недороге і ремонтопридатне. Головне при монтажі — не полінуватися і поставити обидва види блокування, механічне і електричне, правильно підібрати номінал контакторів з запасом і не забути про теплове реле. Тоді схема відпрацює роки без сюрпризів, а якщо контактор і вийде з ладу — його завжди можна замінити окремо, не переробляючи всю систему заново.
