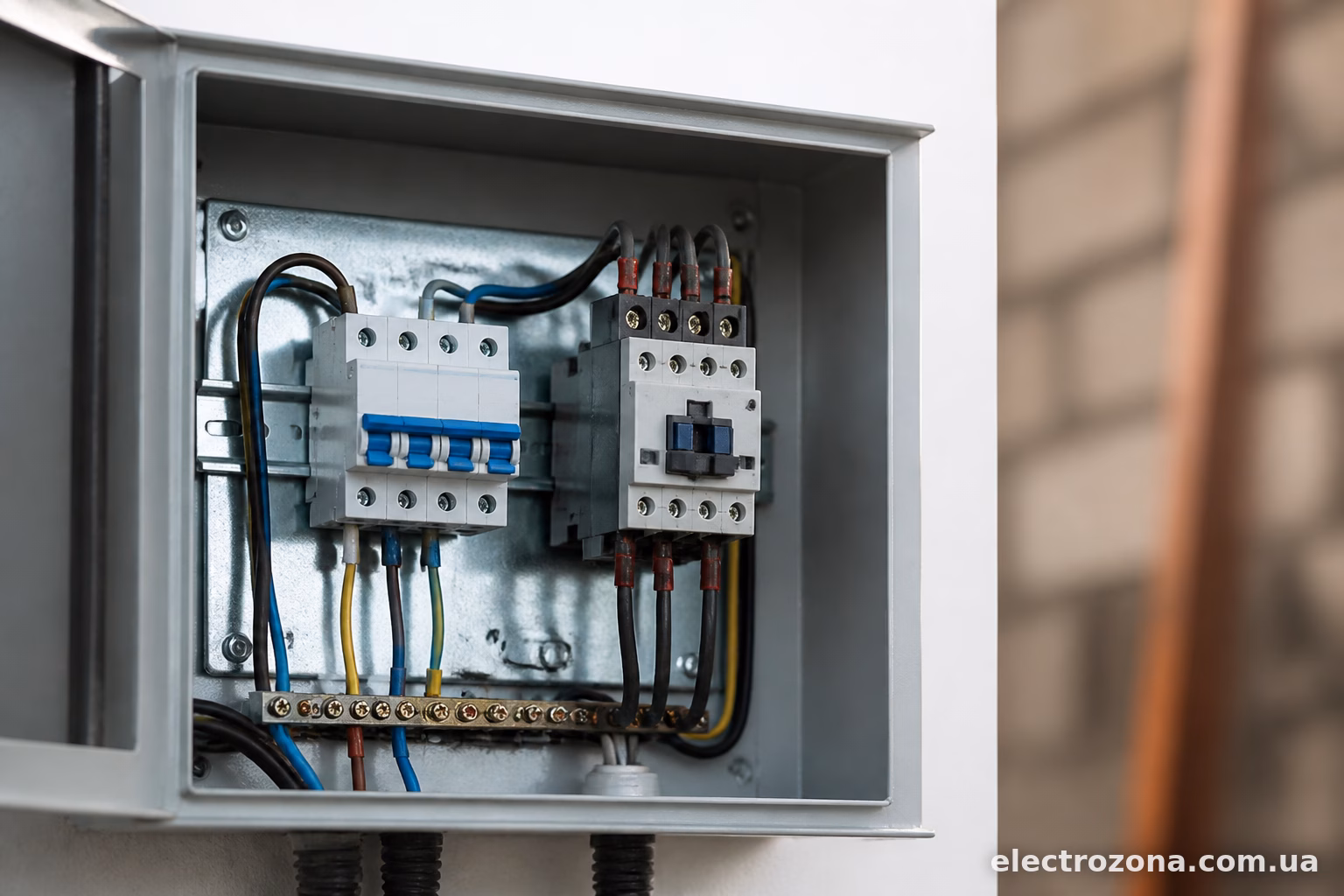

Двигун 3 кВт — це вже серйозне навантаження, яке трапляється і в побуті (компресор, деревообробний верстат, насосна станція), і на виробництві. Помилка з автоматом тут коштує дорожче, ніж з розеткою на кухні: або захист буде постійно вибивати при запуску, або взагалі не спрацює при перевантаженні. Розберемось, як порахувати номінал і яку характеристику брати.
Спочатку рахуємо номінальний струм
Автомат підбирається не “на око” і не за потужністю напряму — потрібен струм. Формула для трифазного двигуна:
I = P / (√3 × U × cosφ × η)
Де P — потужність у ватах, U — лінійна напруга (380 В), cosφ — коефіцієнт потужності (зазвичай 0.8 для асинхронних двигунів), η — ККД (приблизно 0.85).
Підставляємо для 3 кВт:
I = 3000 / (1.73 × 380 × 0.8 × 0.85) ≈ 6,7 А
Це для трифазного підключення. Якщо двигун однофазний (наприклад, з пусковим конденсатором, що часто буває у компресорів і деяких верстатів), формула простіша:
I = P / (U × cosφ × η) = 3000 / (220 × 0.8 × 0.85) ≈ 20 А
Різниця відчутна — майже втричі. Тому перше, що треба з’ясувати перед покупкою автомата — скільки фаз у двигуна і яка реальна напруга живлення.

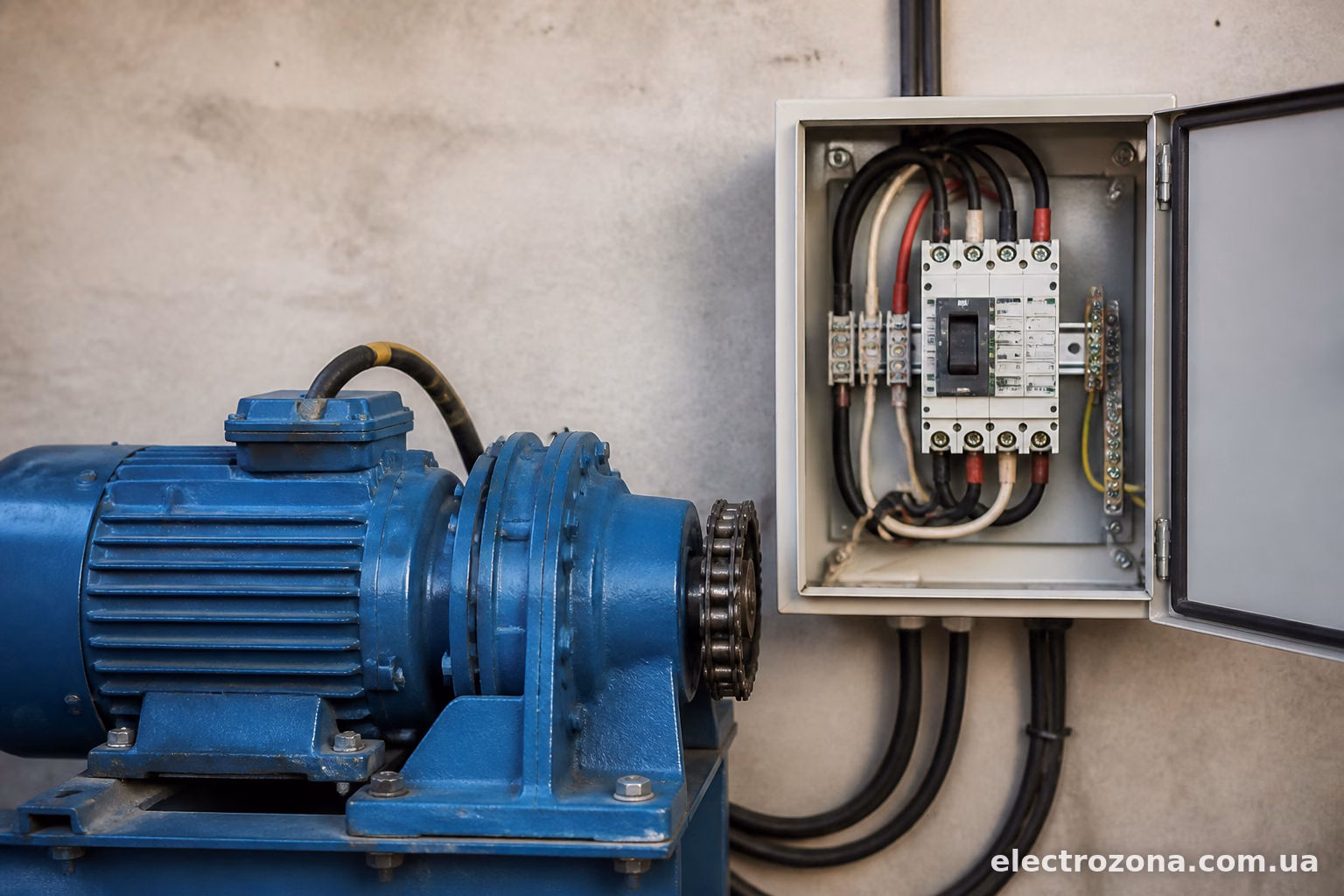

Чому пусковий струм важливіший за робочий
Ось тут і починається головна проблема з асинхронними двигунами. При запуску вони споживають у 5-7 разів більше струму, ніж у робочому режимі. Наш двигун на 6,7 А в момент старту може смикнути мережу на 35-45 А, хай і на долі секунди.
Якщо поставити звичайний автомат з характеристикою B (він розрахований на перевантаження всього в 3-5 разів від номіналу), він просто вибиватиме кожного разу при спробі запустити двигун. Знайома історія багатьом, хто ставив компресор і дивувався, чому “автомат ніби нормальний, а весь час клацає”.
Для двигунів використовують характеристики C або D:
- C — спрацьовує при перевантаженні в 5-10 разів від номіналу. Підходить для більшості побутових і напівпромислових двигунів з м’яким пуском або невеликою інерційністю навантаження.
- D — витримує перевантаження до 10-20 разів. Береться для двигунів з важким пуском — компресори без розвантажувального клапана, деревообробні верстати з великим маховиком, насоси з великим об’ємом рідини в системі.
Для нашого прикладу з 3 кВт частіше беруть характеристику C, якщо це насос чи вентилятор, і D — якщо компресор або циркулярка з важким запуском.
Практичний розрахунок номіналу автомата
Номінал самого автомата має бути трохи вищим за розрахунковий робочий струм, але не завищеним — інакше кабель залишиться без реального захисту від перегріву.
Для трифазного двигуна з I ≈ 6,7 А беремо автомат на 10 А, характеристика C. Це стандартний і найпоширеніший варіант для такої потужності.
Для однофазного варіанту з I ≈ 20 А підійде автомат на 25 А, характеристика C або D залежно від типу навантаження.
Округлення завжди в бік найближчого стандартного номіналу автоматів — 6, 10, 16, 20, 25, 32 А. Проміжних значень типу “18 А” у продажу практично немає.

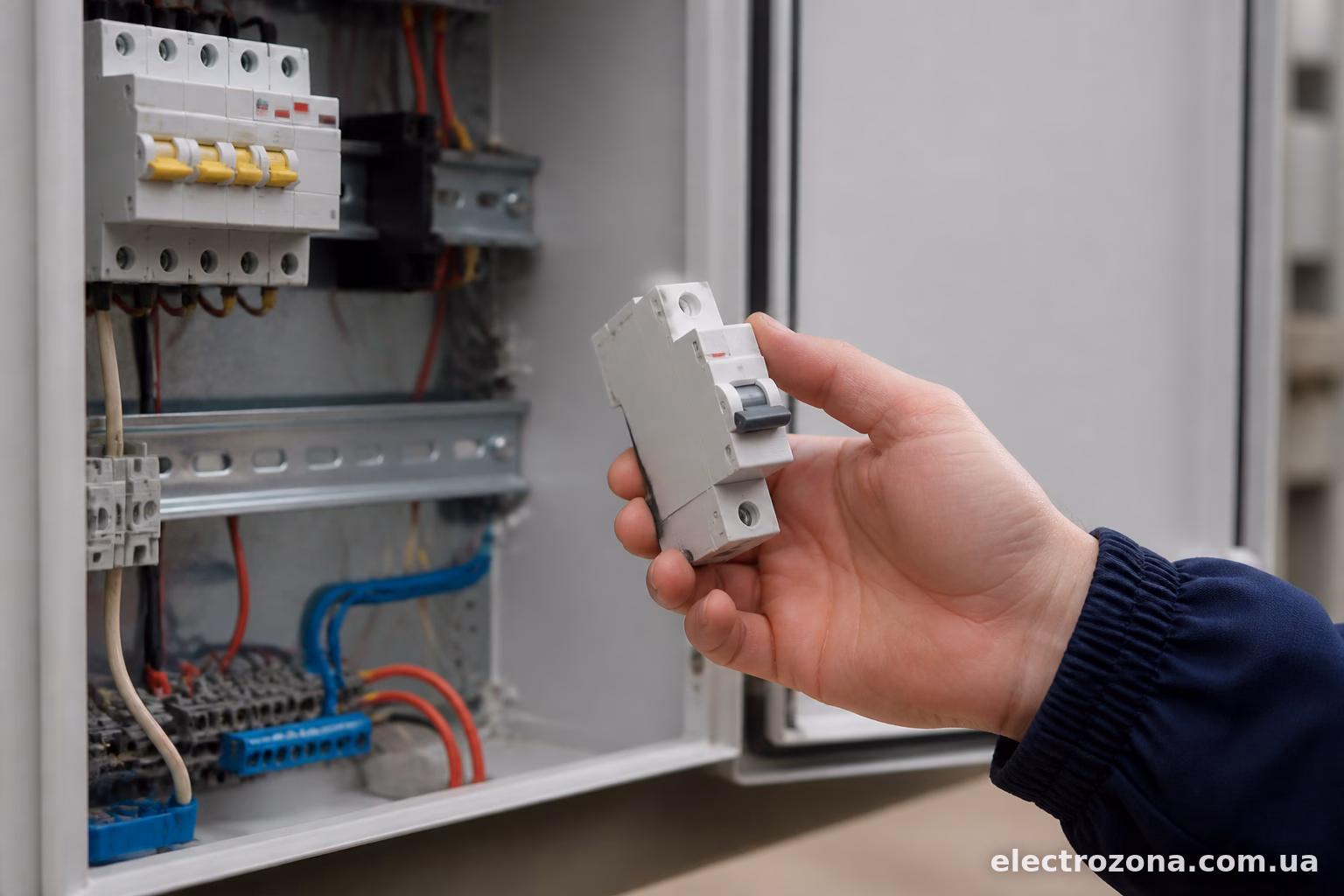

Приклад із реального підключення
Візьмемо типову ситуацію: гаражний компресор на 3 кВт, однофазний, 220В. Виробник вказує в паспорті струм споживання 14,5 А — це вже фактичний, виміряний показник, а не теоретичний розрахунок. У такому разі орієнтуємось саме на паспортні дані, а не перераховуємо заново по формулі.
При пуску компресор без розвантажувального клапана може смикнути мережу до 90-100 А на частку секунди. Тут однозначно потрібна характеристика D і автомат номіналом 16 або 20 А — залежно від того, наскільки жорсткий вимагається запас.
Якщо ж це промисловий насос на 3 кВт трифазний, з плавним пуском через частотний перетворювач, то пусковий струм там значно менший — перетворювач сам обмежує стрибок. У такому випадку можна обійтись і характеристикою B чи C, автомат 10 А буде цілком достатнім.
Не забуваємо про кабель
Автомат без відповідного перерізу кабелю — це половина захисту. Для струму 6,7 А (трифазний двигун) вистачає кабелю перерізом 1,5 мм² по міді, хоча на практиці частіше кладуть 2,5 мм² із запасом, особливо якщо трасa довга або є ризик просідання напруги.
Для 20 А (однофазний варіант) вже потрібен переріз мінімум 2,5 мм², а краще 4 мм², якщо довжина кабелю більше 15-20 метрів. Тут працює правило: автомат захищає кабель, а не двигун напряму — тому переріз підбирається під струм автомата, а не навпаки.

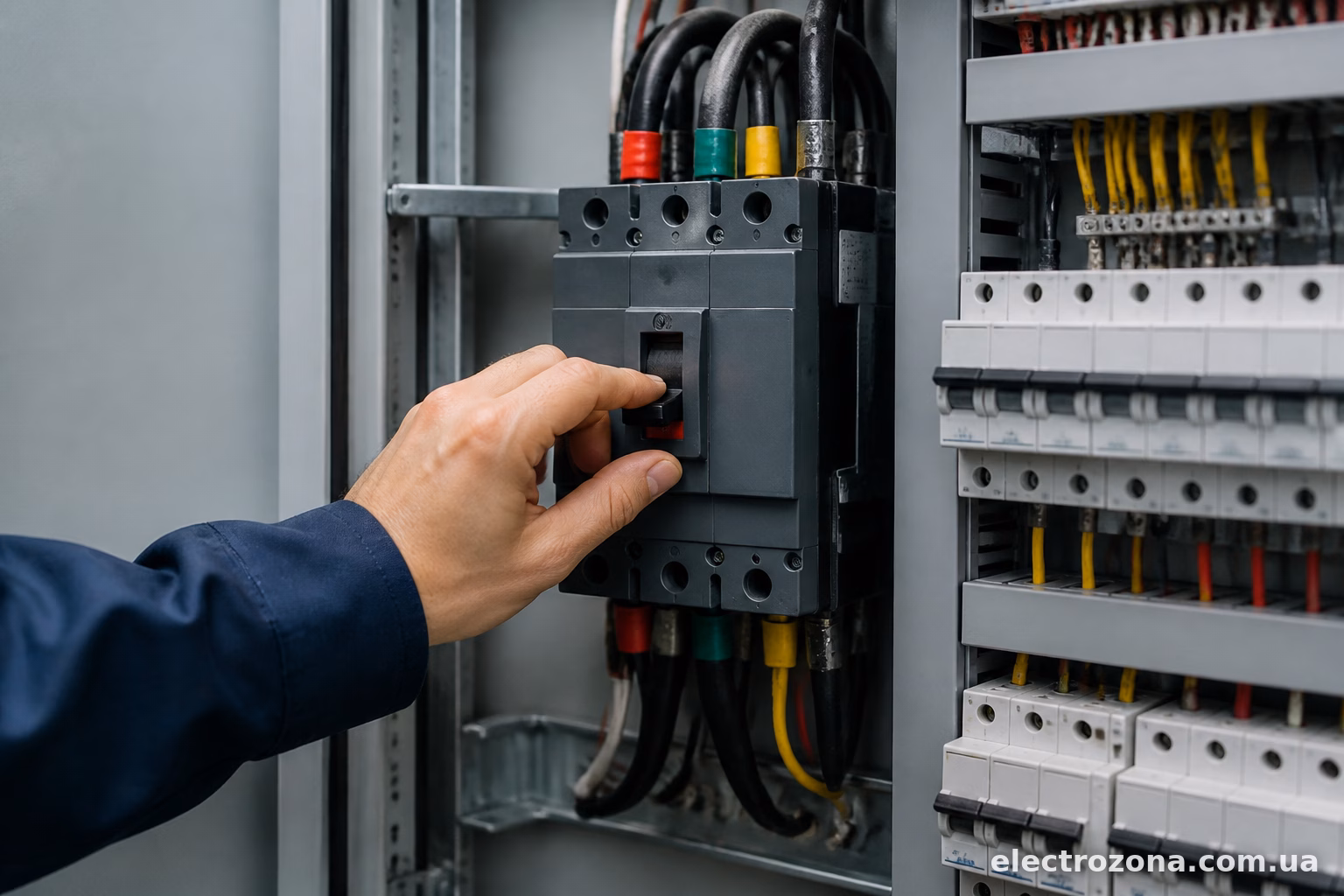

Типові помилки при виборі
Найчастіше зустрічається завищення номіналу “про запас” — людина ставить 16 А замість розрахованих 10 А, бо “щоб не вибивало”. У результаті автомат просто не спрацьовує при реальному перевантаженні двигуна, а обмотки перегріваються і згорають задовго до того, як автомат хоч якось відреагує.
Друга помилка — плутанина з характеристиками. Ставлять B там, де потрібен C або D, і потім дивуються постійним відключенням при кожному запуску.
Третя — ігнорування різниці між однофазним і трифазним підключенням при розрахунку струму. Плутають формули, множать або ділять не на те, і в результаті номінал виходить в рази неправильним.
Які моделі варто розглянути
З доступних варіантів на нашому ринку непогано себе показують автомати ABB S200 серії, IEK ВА47-29 та Schneider Electric Easy9 — всі є в характеристиках C і D потрібних номіналів. Для двигунів з важким пуском саме IEK у характеристиці D показує стабільну роботу без хибних спрацювань, і при цьому ціна демократична порівняно з європейськими брендами.
Якщо бюджет дозволяє, ABB чи Schneider дають трохи більшу надійність контактів і довший ресурс перемикань — актуально, якщо двигун запускається часто, по кілька разів на день.
—
Підсумовуючи: для двигуна 3 кВт спочатку рахуємо реальний робочий струм (з урахуванням фазності підключення), потім дивимось на характер пуску — легкий чи важкий, і вже під це обираємо характеристику автомата (C або D) і його номінал з округленням до стандартного значення. Кабель підбираємо під автомат, а не навпаки. І обов’язково перевіряємо паспортні дані конкретного двигуна — вони точніші за будь-які теоретичні формули.
