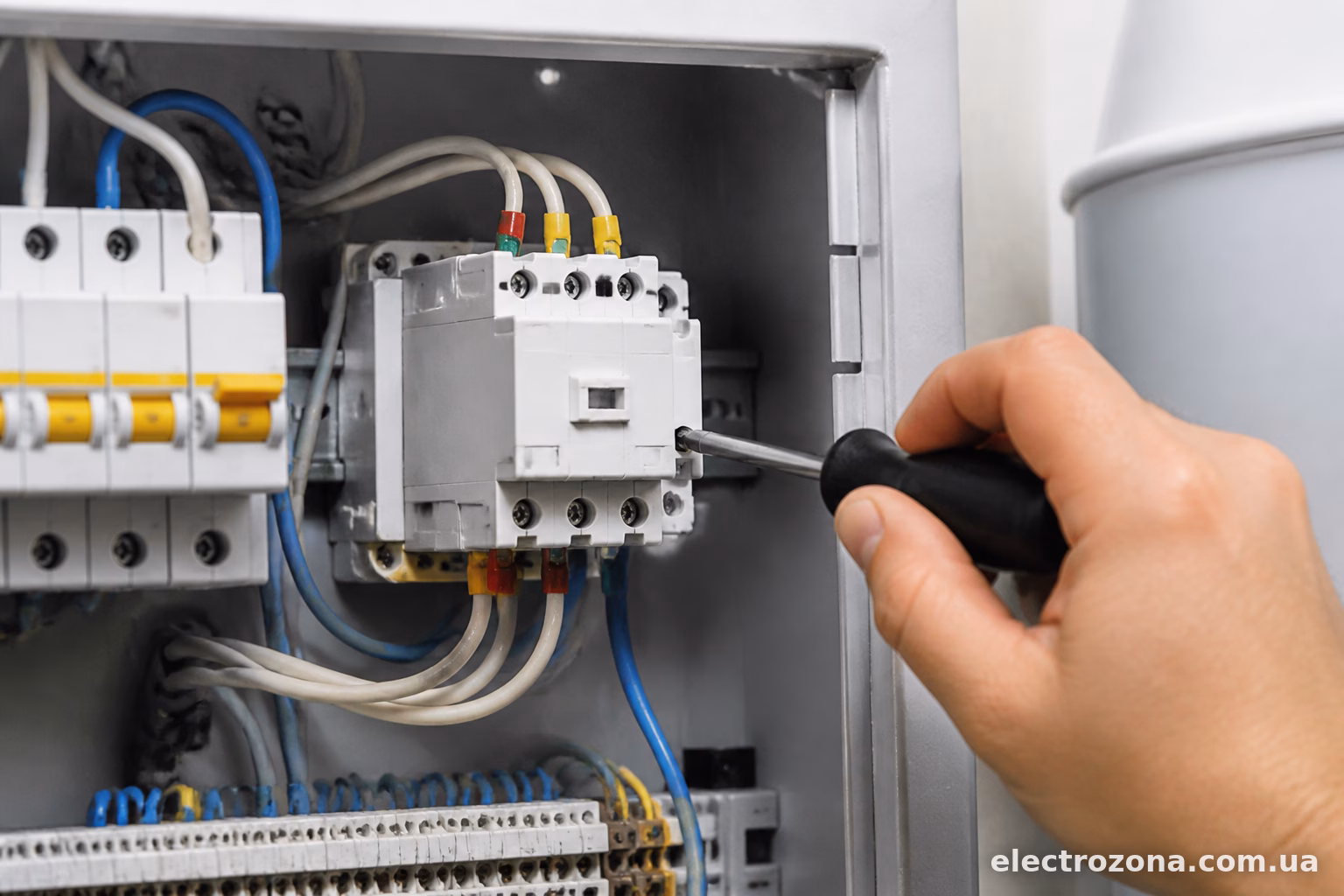

Контактор на бойлер ставлять здебільшого з двох причин: щоб розвантажити автомат і УЗО від постійних пускових струмів, або щоб керувати нагрівачем через реле напруги чи термостат з малопотужним контактом. Сам по собі бойлер контактора не потребує — він чудово працює напряму від розетки. Але як тільки в схему додається автоматика, без контактора вже не обійтись.
Розберемо, як це підключити правильно, без «на автора не ображайтесь, якщо щось згорить».
Навіщо взагалі ставити контактор
Найчастіша ситуація — власник хоче захистити бойлер реле напруги. Дешеве реле типу РН-111 чи РН-113 розраховане на струм 16-25А, а бойлер потужністю 2-3 кВт споживає 9-13А. Начебто вкладається. Але якщо бойлер потужний (від 3.5 кВт) або в будинку кілька навантажень йдуть через одне реле — контактні групи реле напруги швидко вигоряють від такого навантаження.
Контактор вирішує це просто: реле напруги комутує лише котушку контактора (там струм мізерний, міліампери), а сам контактор вже тягне на собі всю потужність бойлера. Реле живе довго, контактор теж, всі задоволені.
Друга причина — керування через термостат, таймер чи систему розумного будинку, де вихідний сигнал слабкий і не розрахований на прямий пуск потужного навантаження.

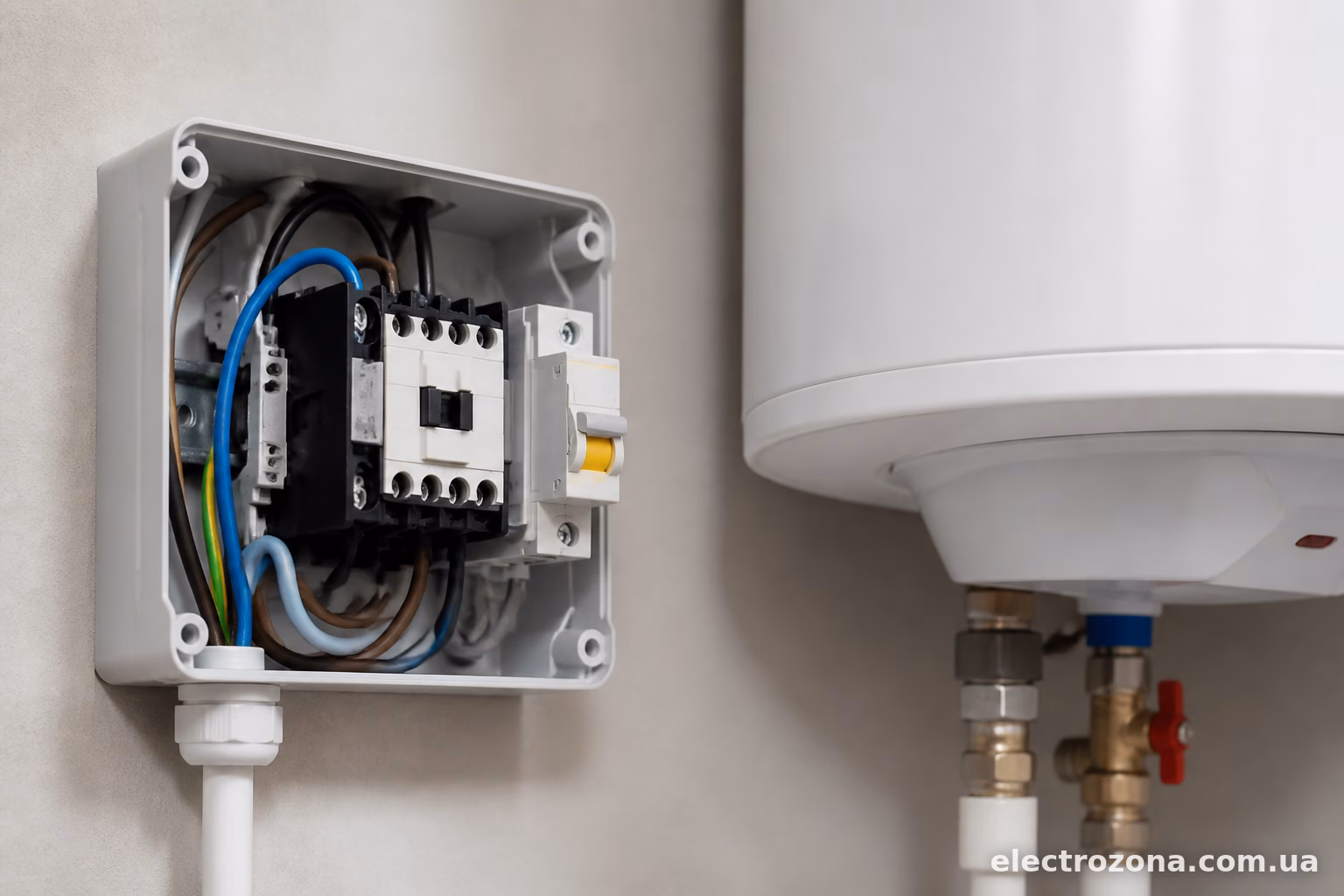

Яку модель контактора вибрати
Для побутового бойлера підходить контактор на 25А, іноді достатньо і 16А, якщо бойлер до 2 кВт. Але краще брати з запасом — 25А коштує ненабагато дорожче за 16А, зате прослужить довше і не буде грітись на межі можливостей.
Популярні варіанти, які часто зустрічаються в магазинах електрики:
- Schneider Electric LC1D09 або LC1D12 (серія iCT) — надійні, трохи дорожчі
- ETI CEM 25 — оптимальне співвідношення ціна/якість, дуже поширений в Україні
- IEK КМИ-23522 — бюджетний варіант, працює непогано, але ресурс менший
- АСКО-УКРЕМ КМІ — теж непогана бюджетна лінійка
Для однофазного бойлера достатньо контактора на 2 полюси (2P) з котушкою 220-230В. Якщо у вас трифазний бойлер потужністю 6-9 кВт — потрібен трифазний контактор 3P або 4P з відповідною котушкою.
Зверніть увагу на напругу котушки при покупці. Якщо керуюча схема живиться від 220В — беріть котушку 220-230В АС. Плутанина тут виникає часто, бо в продажу є контактори з котушками 24В, 12В для промислової автоматики — вони для домашньої схеми не підійдуть без додаткового трансформатора.

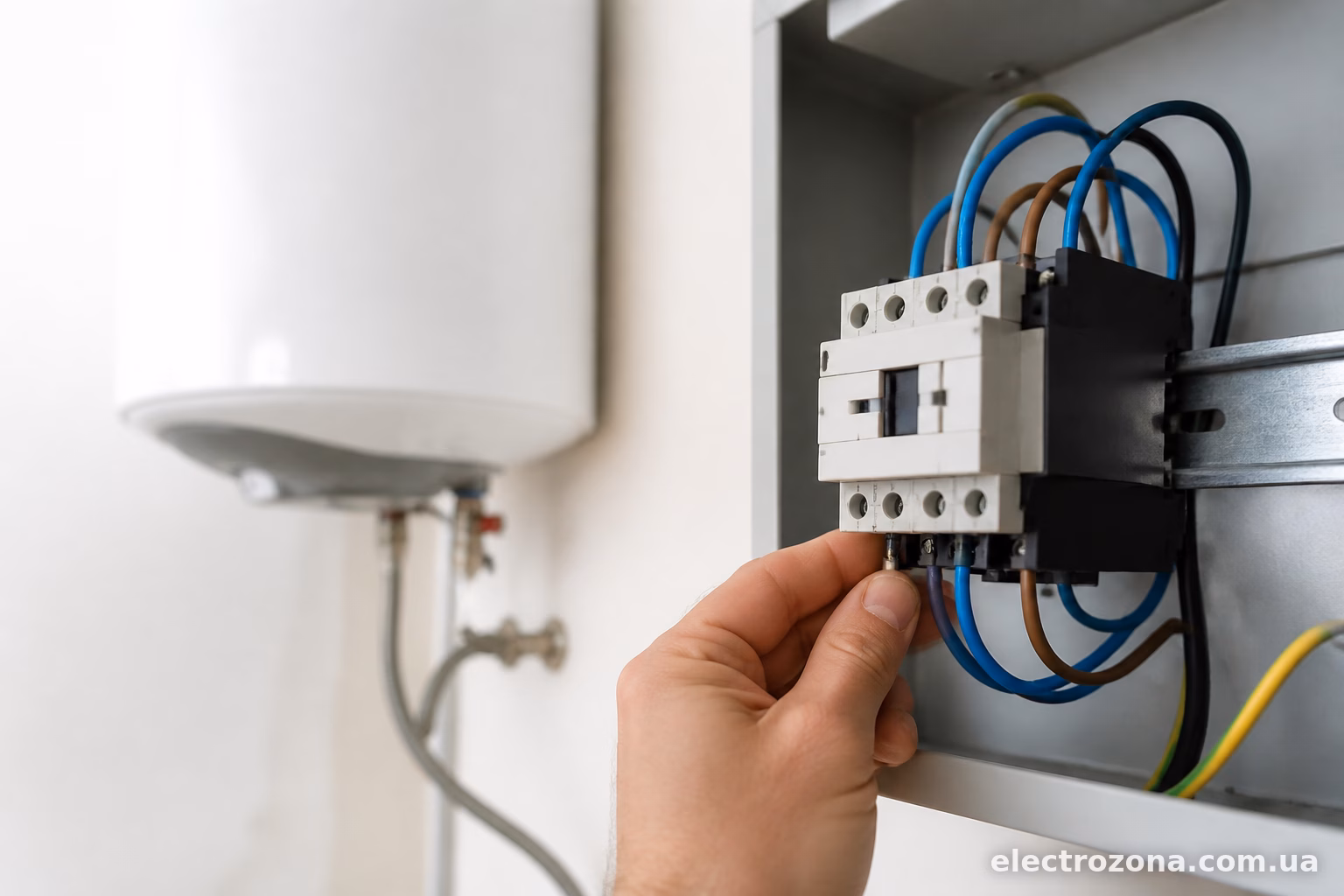

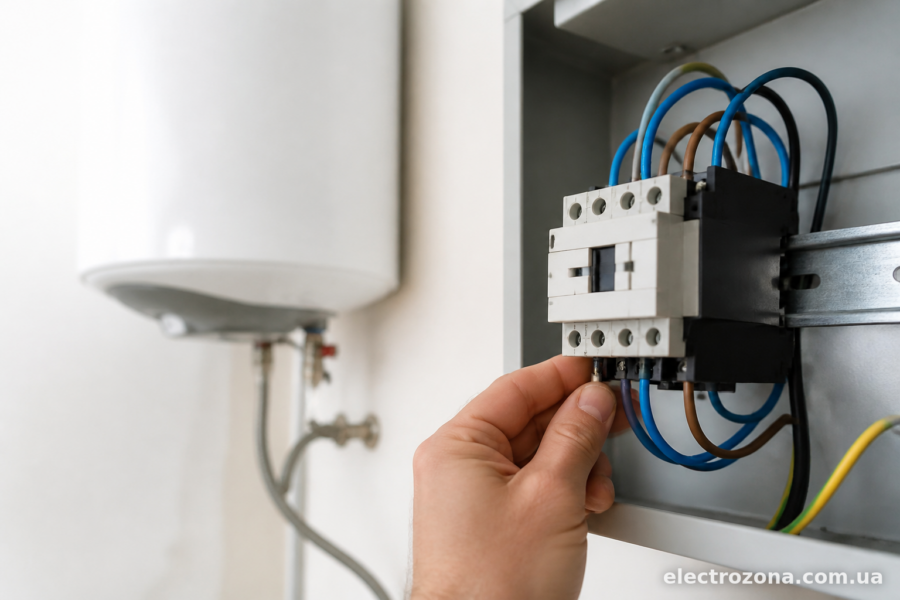

Схема підключення контактора для бойлера
Найпростіша і найпоширеніша схема виглядає так: фаза заходить на автомат, з автомата на силові контакти контактора (клеми 1, 3 — вхід), з виходу контактора (клеми 2, 4) — на бойлер. Нуль йде напряму на бойлер, минаючи контактор, якщо контактор двополюсний і ви комутуєте тільки фазу — хоча правильніше комутувати і фазу, і нуль, особливо якщо в мережі бувають перекоси.
Котушка контактора (клеми А1, А2) підключається до реле напруги або термостата. Тобто коли реле напруги фіксує нормальну напругу в мережі — воно замикає своє слабкострумове коло, подає живлення на котушку А1-А2, контактор спрацьовує і замикає силові контакти. Бойлер отримує живлення.
Покроково це виглядає так:
- Знеструмити щит повністю, перевірити відсутність напруги індикатором
- Встановити контактор на DIN-рейку поряд з автоматом бойлера
- Підвести фазу від автомата на вхідні клеми контактора (1-3 для 2P моделі)
- З вихідних клем контактора (2-4) прокласти провід до бойлера
- Нуль підключити або напряму на бойлер через клемну колодку, або через нульові контакти контактора, якщо модель 3P/4P
- Підключити котушку А1-А2 до виходу реле напруги (клеми виходу реле, зазвичай позначені як NO — нормально розімкнутий контакт)
- Заземлення бойлера підключити окремим провідником на шину заземлення, минаючи контактор
Якщо у вас додатково стоїть стабілізатор напруги, контактор ставлять вже після стабілізатора, а реле напруги — до стабілізатора або взагалі не потрібне, якщо стабілізатор сам відсікає критичні перепади.
Підключення через термостат замість реле напруги
Схема майже ідентична, різниця лише в тому, що на котушку контактора подається сигнал не з реле напруги, а з виходу термостата чи програмованого таймера. Наприклад, якщо хочете, щоб бойлер грів воду лише вночі за пільговим тарифом — ставите механічний або електронний таймер, його вихідний контакт іде на котушку контактора, і бойлер вмикається за розкладом.
Тут важливо перевірити, на який струм розрахований вихідний контакт таймера. Якщо там написано «max 10A» — це вже достатньо для прямого підключення малопотужного бойлера, і контактор може бути й не потрібен. Але для потужних бойлерів (від 2.5 кВт) контактор все одно ставлять для підстраховки і збільшення ресурсу таймера.

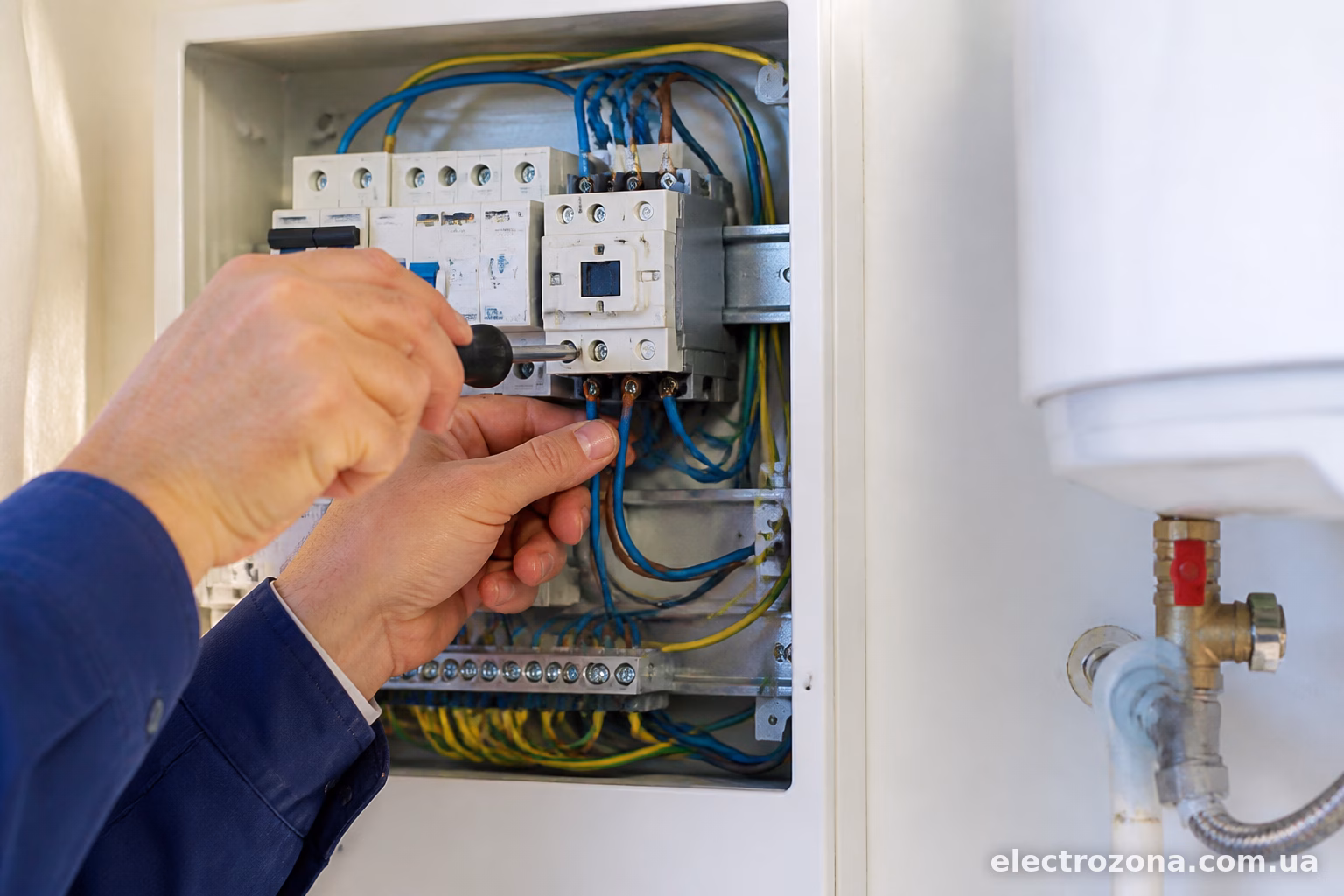

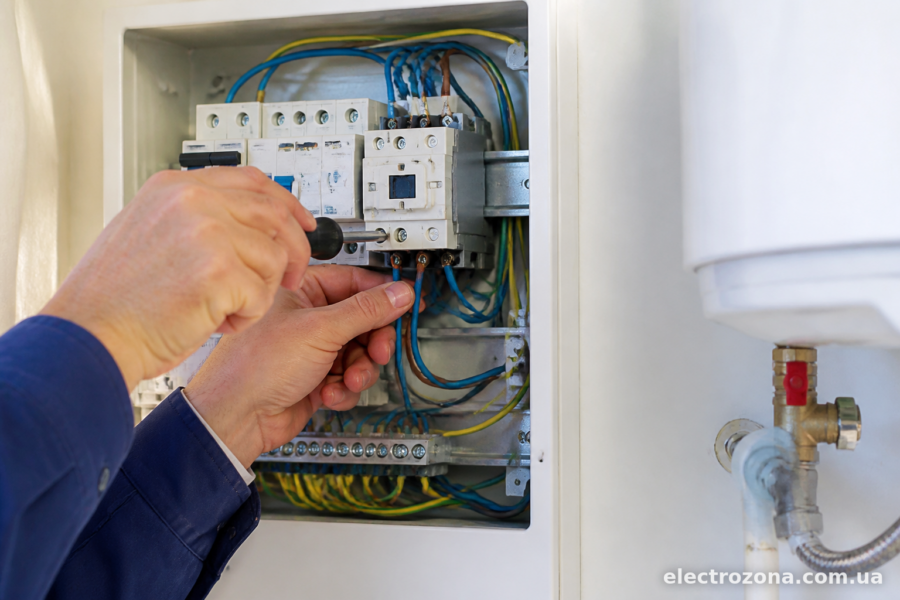

Типові помилки при підключенні
Найчастіше люди плутають силові клеми з клемами котушки. На корпусі контактора зазвичай є чітке маркування: силові контакти позначені цифрами 1-2, 3-4, 5-6 (для 3P), а котушка — літерами А1, А2. Переплутати важко, якщо уважно дивитись, але поспіхом таке трапляється.
Друга поширена помилка — використання контактора без запасу по струму. Якщо бойлер на 3 кВт (це приблизно 13-14А), а контактор розрахований на 12А — він буде постійно працювати на межі, контакти обгорять за кілька місяців. Беріть з запасом хоча б 20-30%.
Третя проблема — забувають, що контактор теж виділяє тепло, особливо під навантаженням, і йому потрібен простір у щиті. Якщо щит забитий під зав’язку і контактор притиснутий впритул до інших модулів — це скорочує його ресурс.
І ще один нюанс — деякі майстри забувають, що при використанні контактора з реле напруги схема має особливість: якщо реле напруги вимикається через перепад, контактор миттєво розмикає коло, і бойлер, що знаходився під навантаженням, різко знеструмлюється. Для ТЕНа це не критично, а от якщо в схемі є електроніка керування температурою — варто перевірити сумісність.
Чи потрібне УЗО разом з контактором
Так, обов’язково. Контактор не виконує функцію захисту від струму витоку, він лише комутує коло. УЗО або диференційний автомат ставлять до контактора, у зв’язці з звичайним автоматичним вимикачем. Схема виглядає так: ввід → УЗО (або диф. автомат) → автомат для бойлера → контактор → бойлер.
Деякі електрики ставлять контактор перед УЗО, аргументуючи це тим, що так простіше розводити провідники в щиті. Технічно це працює, але правильніше дотримуватись послідовності захист-комутація, щоб у разі витоку струму УЗО спрацьовувало незалежно від стану контактора.
—
Підключити контактор для бойлера — задача на 30-40 хвилин для людини, яка хоч раз тримала в руках викрутку і мультиметр. Головне — правильно підібрати номінал за струмом, не переплутати силові клеми з котушкою і не забути про УЗО в схемі. Якщо сумніваєтесь у власних силах — краще викликати електрика, бо помилка в силовому колі бойлера коштує дорожче за виклик майстра.
