Клеми в щиті — це те місце, де все або тримається міцно роками, або починає грітися вже через пів року. Багато хто економить саме на них, бо “яка різниця, це ж просто контакт”. А потім дивується, чому автомат спрацьовує без причини або чому в кутку щита пахне паленою пластмасою.
Клема — це вузол з’єднання, і від неї залежить перехідний опір контакту. Поганий контакт = нагрів = деградація ізоляції = аварія. Тому підбирати клеми варто не “на око”, а з розумінням, під яке навантаження і які провідники вони підуть.

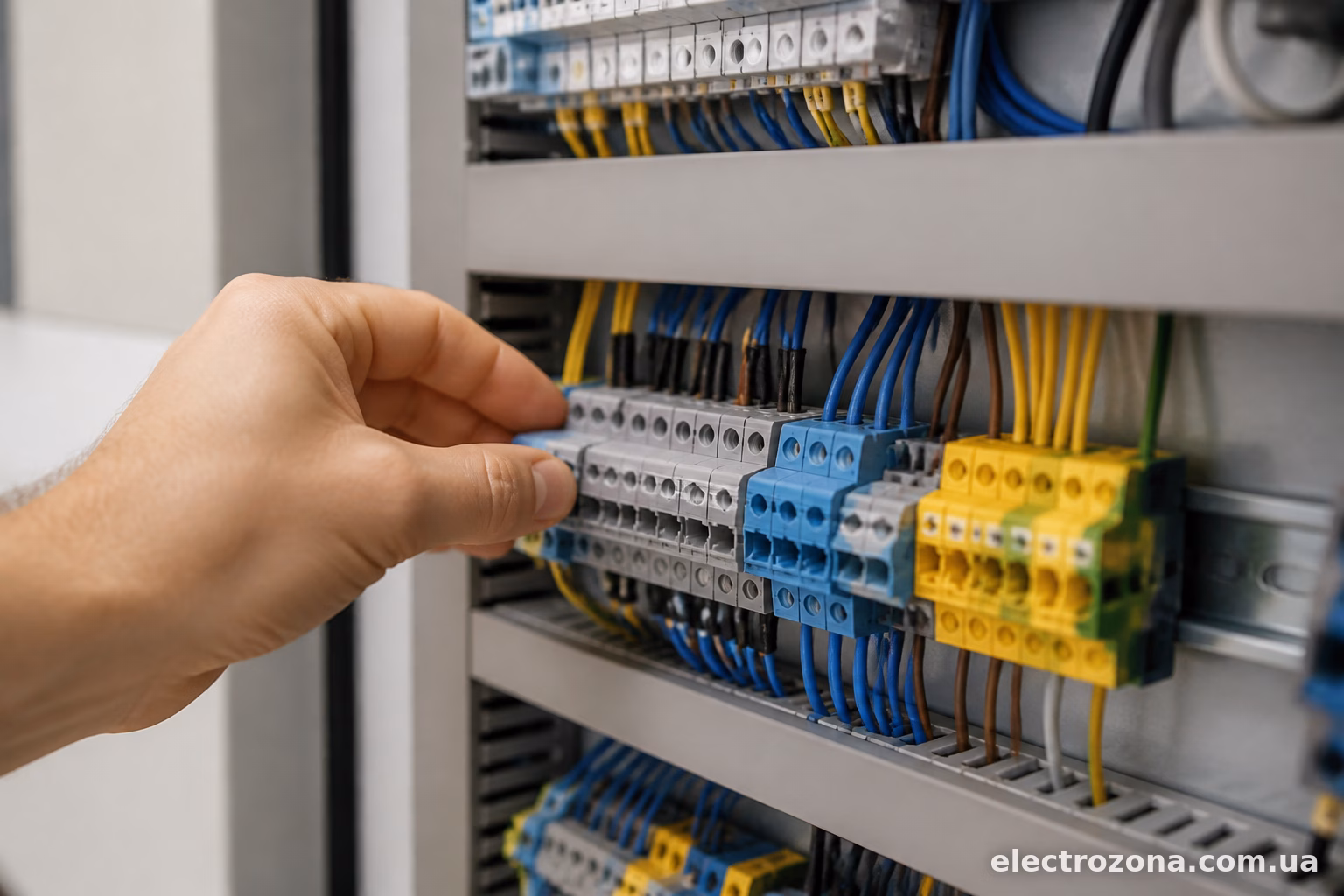

Навіщо взагалі клеми в щиті автоматики
Без клем провідники довелося б скручувати або з’єднувати напряму на автоматах, що і незручно, і небезпечно. Клемні колодки дають:
- організований розподіл фаз, нуля та землі між групами;
- можливість швидко відключити окрему лінію без розбирання всього щита;
- надійний контакт без скруток, які з часом слабнуть;
- зручність при подальшому обслуговуванні — електрик одразу бачить, де що підключено.
Особливо це актуально в щитах на 12-24 модулі, де йде розведення на кілька груп: освітлення, розетки, теплу підлогу, бойлер. Без нормальних клем це просто каша з дротів.

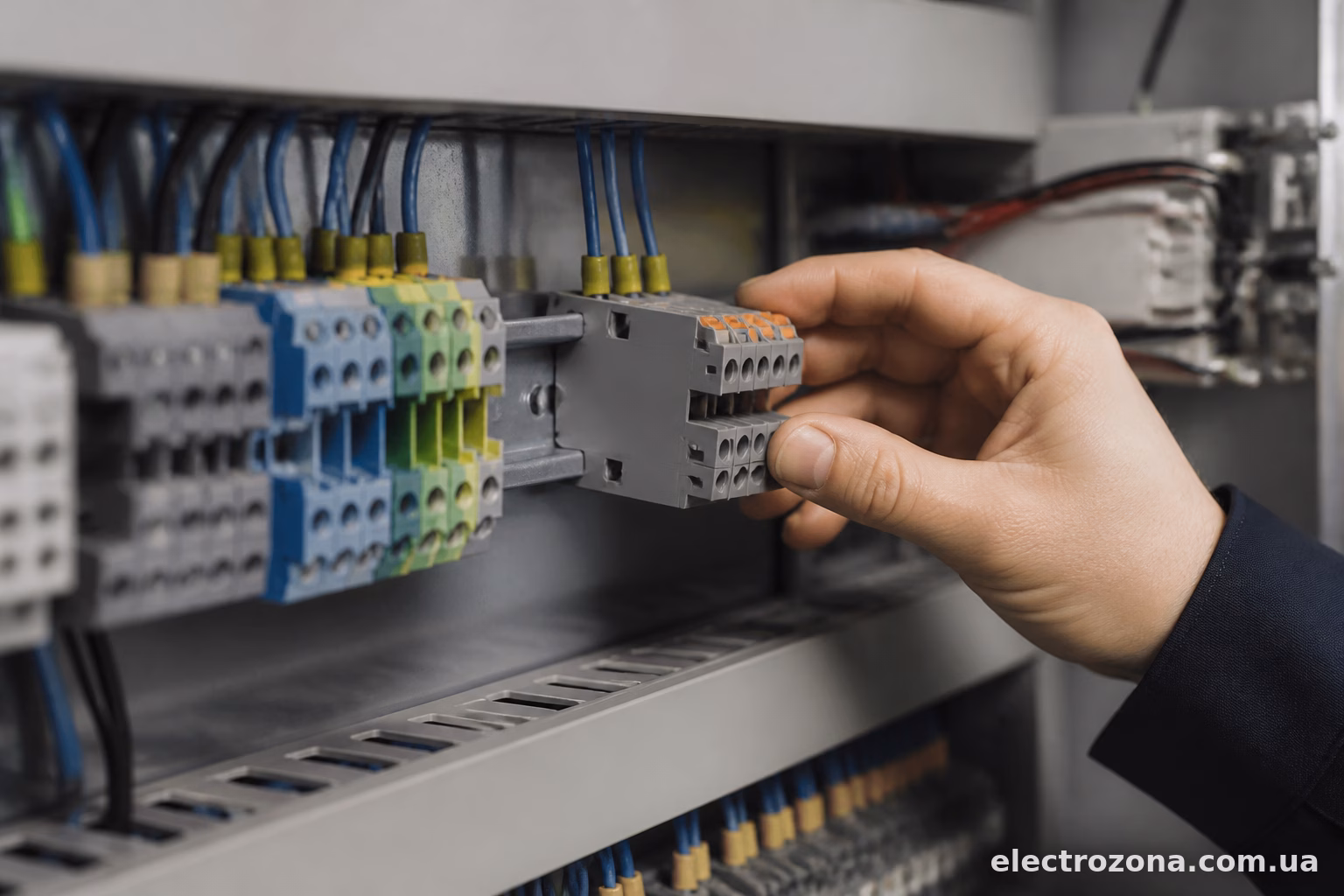

Типи клем: гвинтові, пружинні, важільні
Тут головний вибір — між класикою і сучасними варіантами.
Гвинтові клеми — перевірені роками, дешеві, стоять майже в кожному старому щиті. Мінус — потребують періодичної підтяжки, бо мідь з часом “тече” під тиском гвинта, контакт слабшає. Раз на пару років варто пройтися викруткою по всьому щиту, підтягнути кожен гвинт. Хто цього не робить — рано чи пізно отримує обгорілу клему.
Пружинні клеми (WAGO) — самозатискні, контакт не слабшає з часом, монтаж швидший в рази. Провід просто вставляється в отвір, пружина сама притискає його з потрібним зусиллям. Не потрібно контролювати момент затягування, як з гвинтом. У WAGO серії 221 (з важільками) взагалі можна підключати і відключати провід руками, без інструменту.
Важільні клеми — це, по суті, той самий пружинний принцип, але з механічним важельком для зручнішого затиску товстих провідників. Зручні там, де часто йде перепідключення — наприклад, при налагодженні автоматики розумного дому.
Для щита автоматики я б рекомендував пружинні варіанти — надійність вища, а часу на монтаж йде менше. Хоча гвинтові теж мають право на життя, особливо якщо бюджет обмежений.
На що дивитись при виборі: перетин, струм, матеріал
Перше і головне — номінальний струм клеми має відповідати або перевищувати струм автомата, який на неї заведений. Якщо стоїть автомат С32, клема мусить витримувати щонайменше 32А без нагріву.
Друге — перетин провідника. Клеми йдуть з діапазоном, наприклад 0.5-4 мм², 1.5-6 мм², 2.5-10 мм². Беріть з запасом, але не занадто великим — надто широкий отвір під тонкий провід теж дає гірший контакт.
Матеріал корпусу теж має значення. Дешеві клеми з крихкого пластику розтріскуються при монтажі на морозі (актуально, якщо щит стоїть на вулиці чи в неопалюваному гаражі). Нормальні виробники — WAGO, Phoenix Contact, ETI, IEK — використовують полiамід, стійкий до температур і не крихкий.
Ще один момент — самозагасаючий пластик (клас горючості V0 або V2). Для щитів це не забаганка, а фактично стандарт безпеки. При коротких замиканнях іскра не повинна підтримувати горіння корпусу клеми.

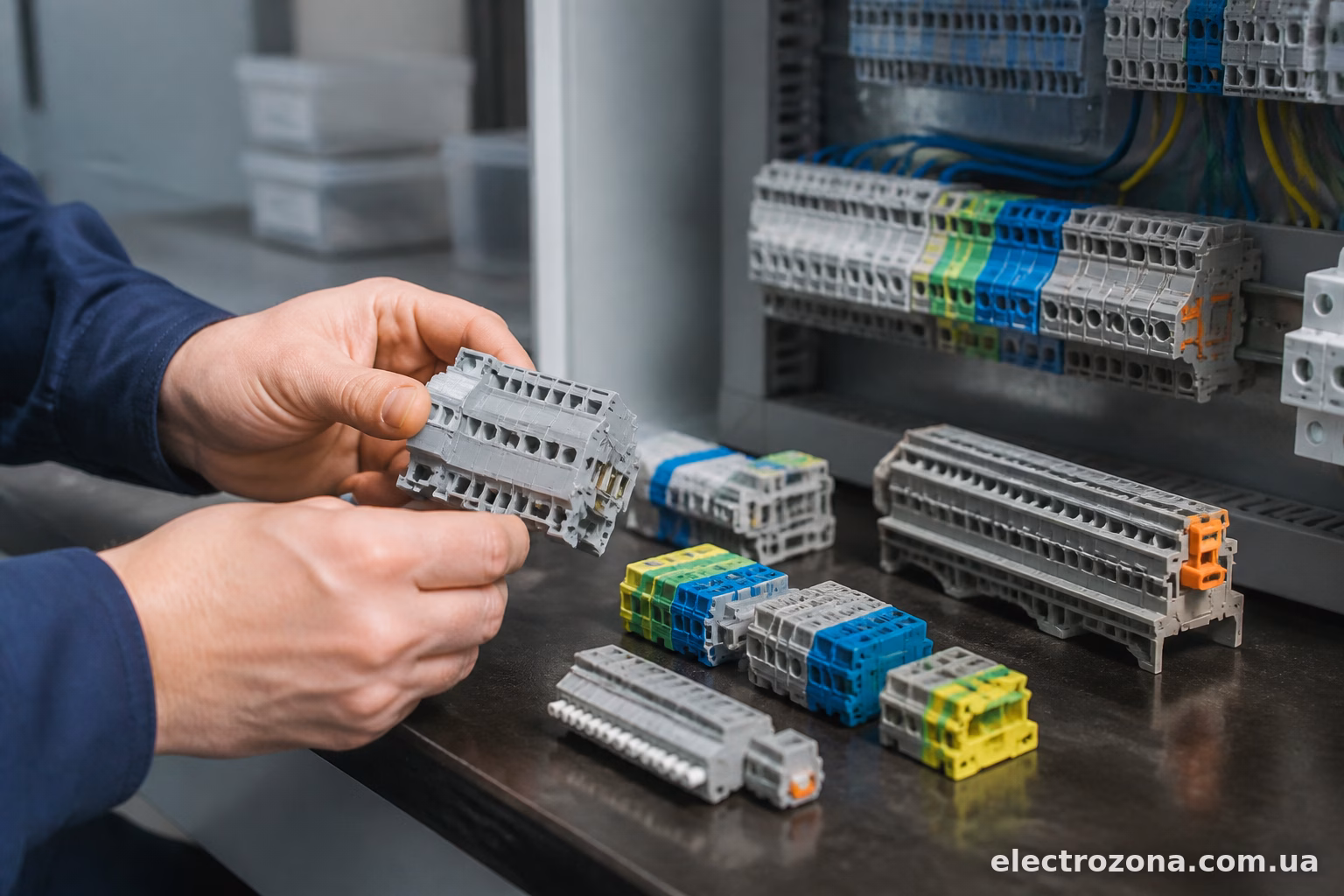

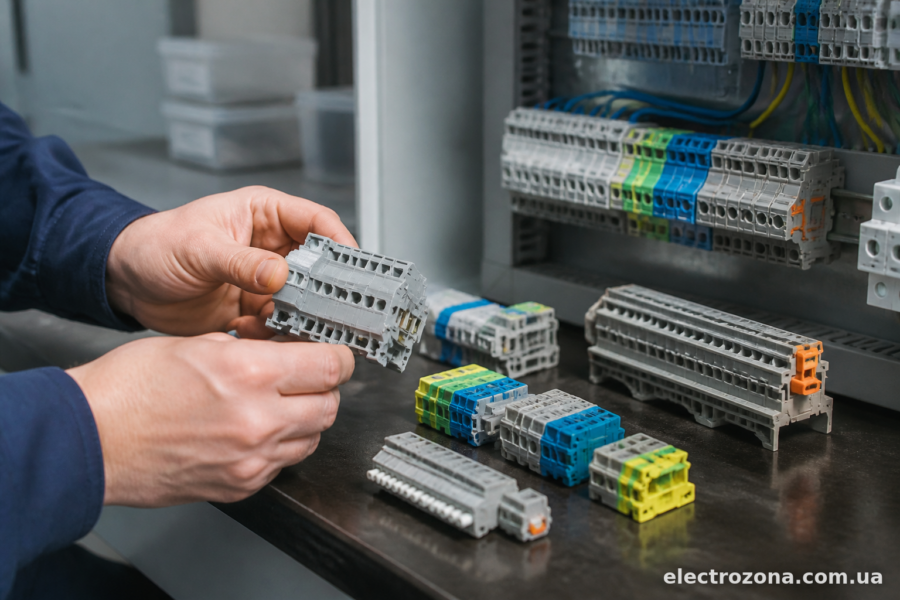

Клеми на DIN-рейку чи окремі колодки
Тут все залежить від того, скільки з’єднань і наскільки акуратно хочеться зробити щит.
Клеми на DIN-рейку (модульні, наприклад серії WAGO 2002 чи ETI ESB) — це окремі блоки, які клацають на ту саму рейку, що і автомати. Зручно тим, що можна нарощувати кількість клем модулями, знімати одну, не чіпаючи інші. Стандарт для більшості сучасних щитів.
Клемні колодки (планки) — суцільний блок з кількох клем, кріпиться гвинтами до дна щита або на окрему рейку. Часто застосовується для нуля (N) і землі (PE) — там де потрібна одна спільна шина з десятком виходів.
Для великого щита з розгалуженою автоматикою розумний варіант — комбінація: модульні клеми для фаз під конкретні лінії, і окремі шини PE/N для нуля і землі.
Кольорове маркування — не дрібниця
За стандартом:
- синій колір — для нульового провідника (N);
- жовто-зелений — для захисного заземлення (PE);
- сірий, чорний, коричневий — для фазних провідників.
Це не просто краса. Коли в щиті горить світло від налобника, а треба швидко знайти, де нуль, а де фаза — кольорові клеми рятують. Плюс це вимога багатьох норм при здачі об’єкта електрику для перевірки.
Якщо купуєте клеми окремо (не набором), одразу беріть у трьох кольорах в потрібній кількості, щоб не змішувати білі універсальні там, де мала б бути чітка розбивка.

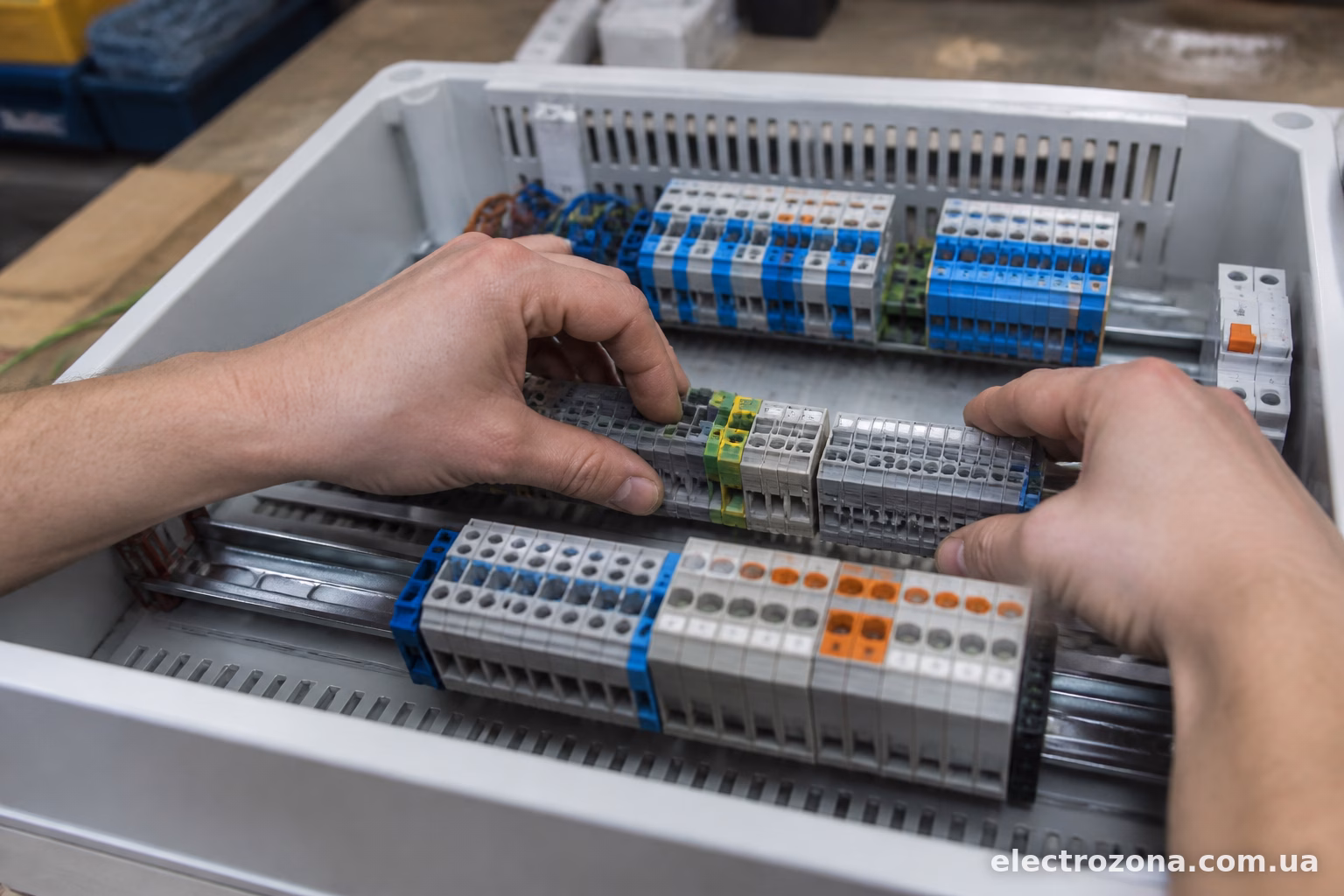

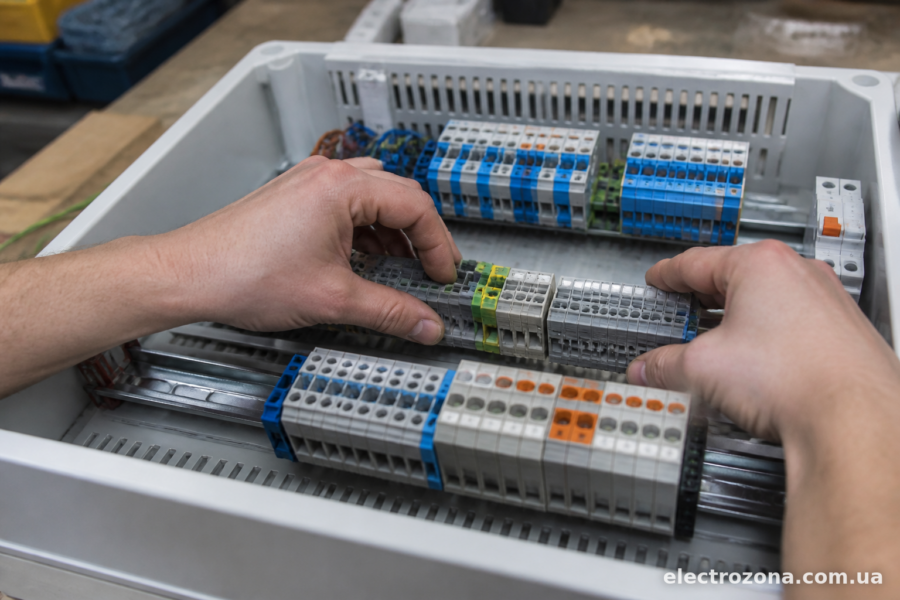

Типові помилки при виборі клем
Найчастіше бачу таке:
Беруть клеми “на щастя”, без розрахунку струму — просто ті, що були в магазині. Потім при навантаженні клема нагрівається, пластик жовтіє, а іноді й плавиться.
Ставлять гвинтові клеми і забувають про них на роки. Жоден гвинтовий контакт не тримає ідеально вічно — мідь пластично деформується під тиском, з часом з’являється люфт.
Використовують клеми з занадто малим перетином під товстий кабель — намагаються “впхнути” провід 6 мм² в клему, розраховану на 4 мм². Контакт виходить неповний, частина жили просто не притиснута.
Змішують алюміній і мідь в одній клемі без спеціальної пасти або перехідних клем. Це класична причина пожеж у старих будинках, де підвід алюмінієвий, а розводка мідна.
Економлять на PE-клемах, ставлячи туди звичайні фазні. Земля має бути окремо промаркована, і бажано — з більшим перетином під з’єднання, бо через неї в аварійній ситуації може піти чималий струм.
Кілька практичних прикладів моделей
Для домашнього щита на 12-24 модулі непогано себе показують:
- WAGO 2002-1201 — модульні клеми на DIN-рейку, до 24А, зручний важільок;
- WAGO 221 — переносні пружинні клеми для тимчасових з’єднань чи розподілу поза щитом;
- ETI ESB – серія клемних колодок для розподілу PE/N, різні варіанти на кількість полюсів;
- Phoenix Contact серії ST — для промислових щитів з підвищеним навантаженням, де потрібна висока надійність і можливість тестових вимірювань прямо на клемі.
Якщо щит невеликий, на 4-8 модулів, і бюджет обмежений — цілком підійдуть прості гвинтові клемні колодки IEK чи АСКО, головне не забувати про періодичну підтяжку.
***
Клема — деталь копійчана, але від неї залежить, чи буде щит працювати спокійно роками, чи стане джерелом проблем через пару сезонів. Орієнтуйтесь на струм лінії, перетин провідника, матеріал корпусу і не економте на пружинних клемах там, де важлива надійність без обслуговування. І завжди дотримуйтесь кольорового маркування — це рятує нерви при будь-якому ремонті чи діагностиці.
